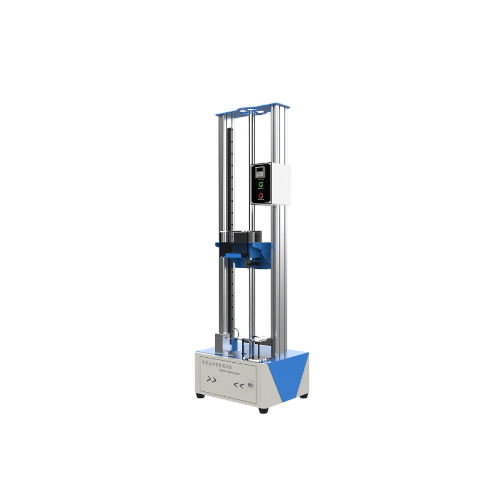

導尿管耐彎曲性測試儀



一、核心測試功能與測試原理

‌彎曲模擬與性能驗證‌

‌動態彎曲測試‌：通過電機驅動夾具（彎曲半徑可調），使導尿管按設定角度、頻率循環彎曲，模擬患者活動時的反復應力。

‌靜態彎曲測試‌：固定彎曲角度，持續加壓24-72小時，檢測材料蠕變或永久變形。

‌彎曲后性能量化‌

‌通暢性檢測‌：彎曲后注入恒溫生理鹽水（37℃±1℃），監測流量變化；合格標準為管徑變化率≤10%、流體阻力增幅≤20%。

‌密封性驗證‌：施加內部壓力（液體/氣體），檢測彎曲部位泄漏；氣囊導管需額外驗證氣囊密封性。

‌材料疲勞分析‌：通過應變片或光學傳感器捕捉表面微裂紋，記錄材料失效臨界點‌。

測試原理

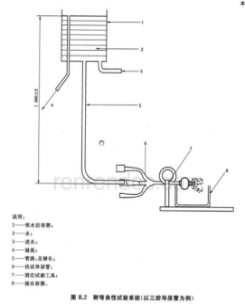

用導尿管的環路周長表示為彎曲長度，在彎曲長度下測量導管排泄腔和沖洗腔流量，以降低過了平直放置導尿管相應各腔的初始流量的50%作為結果。



二、儀器技術配置

‌模塊‌	‌技術參數‌
水溫槽‌	15L溫度任意設置0-99度
量杯	500ml，不銹鋼托盤1只，魯爾接頭一套
整機功率	70W
測力機構	內置
電源	AC90V-240V/50Hz（自適應寬電壓）
外形尺寸	460*360*1450(mm)
選配天平	500克，精度0.01克





三、執行標準及標準化操作流程

符合標準：YY0325-2016

‌預處理‌

導管浸泡生理鹽水30分鐘消除內應力，端口距夾具≥2cm固定。

‌測試模式選擇‌

‌一次性導管‌：90°彎曲，10次/分鐘，1000次循環。

‌留置導管‌：60°彎曲，5次/分鐘，持續72小時。

‌性能評估‌

動態測試中同步通液（50mL/min），記錄流量衰減率與泄漏點。

靜態測試后顯微鏡檢查表面裂紋，測量管腔塌陷率。





四、應用場景與意義

‌質量控制‌：批量驗證導尿管彎曲后流通性能，預防臨床堵塞風險。

‌研發優化‌：分析材料（如硅膠/乳膠）耐疲勞特性，改進管壁抗彎結構。

‌合規認證‌：滿足ISO 10555、YY0332-2011對耐彎曲性的強制檢測要求。



五、配置清單

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;

501A室溫-100度恒溫槽1個;

進口8mm和出口12mm氣管各3米;

500ml量杯1個;

托盤1個;

天平（選配）;
