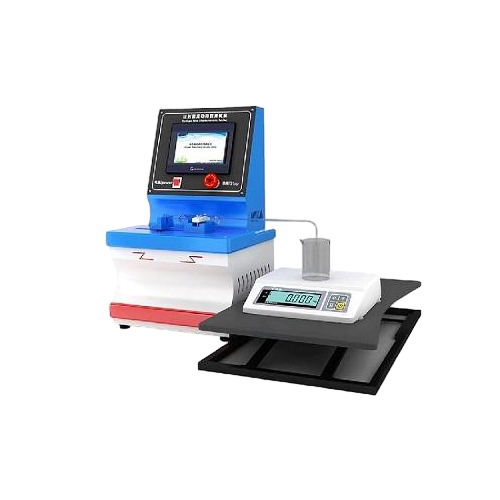

注射器流動特性測定儀



注射器流動特性測定儀是一種專門用于測量醫用注射器內液體流動特性的精密設備，主要用于評估注射器的流速、流量、壓力等關鍵參數，確保其臨床使用的安全性和有效性。

一、儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：公稱容量、芯桿位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，最大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。



二、工作原理及執行標準

‌壓力差驅動原理‌：通過建立注射器兩端的壓力差推動流體流動，利用高精度壓力傳感器實時監測壓力變化，結合流體力學公式計算流量和流速等參數。

‌容積計量原理‌：采用位移傳感器測量活塞移動距離，結合注射器內徑參數精確計算流體體積變化，適用于微量流體檢測。

符合標準：GB 15810-2019 ,YY/T 0573.2-2018 , GB9706.27-2015 , ISO7886-1：2017



三、技術參數

測試項目要求：將驅動裝置設置到等同于被測注射器ImL/h的流速。設置電腦采樣間隔為0.5min.開啟驅動開始試驗.試驗持續2H

每間隔0.5 min計算流速，在流速（mL/h）對時間曲線圖上繪岀一條流速實線

控制系統：PLC控制系統

操作界面：7寸威綸通彩色觸摸屏，中英文切換

測試速率：0-100mm/min 誤差范圍：±1mm/min；（測試速度可軟件設定）

公稱容量：0.1ml～200 ml、所有規格任意輸入

標配天平：220g/0.0001g

測力機構：內置

打印機：嵌入式微型打印機

產品凈重：15kg

外形尺寸：430×290×400（mm）

電   源：AC90V-240V/50Hz（自適應寬電壓）
整機功率：70W





四、功能特點

‌自動化測試‌：配備PLC控制系統和觸摸屏，支持參數預設、自動校準及結果判斷。

‌數據管理‌：可存儲測試數據并生成曲線圖，支持機載打印或?qū)С鰣?bào)告‌。

‌兼容性‌：適配不同材質、規格的注射器，通過更換夾具滿足多樣化需求‌。



五、應用領域

注射器流動特性測定儀主要用于測定醫用注射器的流動性能物理特性，是鑒定醫用注射器的重要手段之一。

‌醫療器械質檢‌：用于生產廠家把控注射器推力、密封性等性能。

‌臨床研究‌：評估藥物注射精度及器械適用性，如胰島素注射等微量場景。

‌標準化檢測‌：符合GB 15810-2019、YY/T 0573.2-2018等國內外標準。



六、配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;

天平（220克精度萬分之一）1臺;

升降臺1個;

試驗杯（一次性杯子）1包;

針管3套;

針頭1個;

32G優盤1個;

燕尾夾1個;
