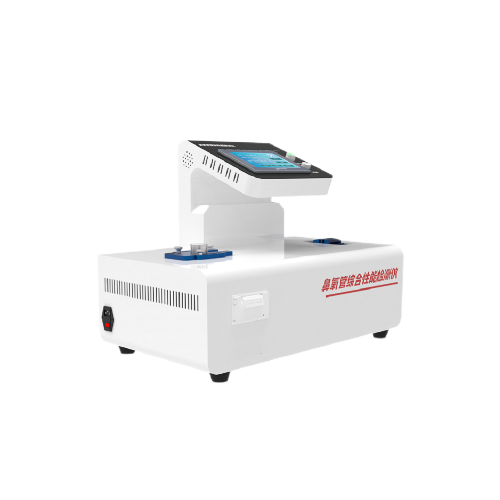

?Z051鼻氧管綜合性測試儀 鼻氧管氣流阻力測試儀 鼻氧管抗扁癟性測試儀 鼻氧管泄漏測試儀 鼻氧管耐壓強度測試儀 鼻氧管氣流阻力與抗扁癟測試儀 鼻氧管多功能測試儀 鼻氧管綜合測試儀
一、設備簡介
一款用于測試鼻氧管氣流阻力、抗扁癟性等多項性能的設備，也稱為鼻氧管氣流阻力和抗扁癟性檢測儀、鼻氧管檢測設備，符合YY/T 1543-2017《鼻氧管》的測試要求。該設備適用于所有鼻氣管，不論是獨立的鼻氧管還是用于和濕化瓶、面罩連接的鼻氧管。可測試鼻氧管氣流阻力、抗扁癟性、泄漏測試、耐壓強度，耐彎折（通暢性）等指標。
二、核心測試功能與原理
氣流阻力測試
原理：通過高精度壓力傳感器監測鼻氧管兩端壓差（ΔP = P? - P?），計算每米管道壓力增量。
步驟：
預處理：樣品在23℃±2℃環境靜置1小時；
供氣測試：以額定流量供氣，記錄連接前后壓力差值。
抗扁癟性測試
原理：截取0.5m鼻氧管樣本，彎曲末端100mm成U形（間距X=3d，d為管徑），監測初始流量衰減（降幅≤25%為合格）。
關鍵：U形夾具間距需根據管徑動態調整，避免誤判。
擴展功能（綜合機型）
泄漏測試：施加壓力檢測氣體泄漏（無泄漏為合格）。
耐壓強度：承受一定的工作壓力（取較大值）不破裂。
通暢性：確保15L/min氧流量穩定通過濕化系統。
三、技術優勢
•嚴格按照YY/T 1543-2017標準設計
•支持氣流阻力、抗扁癟性、泄漏測試、耐壓強度五大測試功能
•7寸彩色觸摸屏控制，直觀的操作界面，帶來操作體驗的極大提升
•設備配有微型打印機，可適時打印實驗結果。
•配有高精度壓力傳感器，通過旋轉壓力旋鈕可穩定控制輸出壓強
•配有高精度流量計，可精準測試通過導管流量
•獨有的轉輪式設計，可滿足多種規格內徑的鼻氧管測試抗扁癟性
•采用通用設計的錐形測試接口，能夠滿足市面上大多數產品的測試要求
•設備自帶強大數據儲存功能
•微型打印機和USB通用數據接口，方便數據輸出和傳遞
•過載保護、以及掉電記憶等智能配置，有效保證用戶的操作安全
•提供軟件免費升級服務
四、關鍵技術參數
|
參數項 |
指標范圍 |
|
控制系統 |
PLC控制系統 |
|
操作界面 |
彩色7寸觸摸屏，中英文切換 |
|
測試項目 |
鼻氧管氣流阻力、抗扁癟性、泄漏測試、耐彎折（通暢性），耐壓強度，通暢性 |
|
壓力傳感器范圍 |
0～300 kpa用于成人鼻氧管和10kpa用于兒童鼻氧管，精度：±0.1％FS |
|
流量計范圍 |
20L/min，精度士(1.5+0.2%FS) |
|
氣源壓力 |
0mpa ～0.4 mpa（氣源用戶自備） |
|
氣源接口 |
Φ8 mm聚氨酯管 |
|
外形尺寸 |
800*400*520mm |
|
電源 |
AC 220V,50Hz |
|
重量 |
15.2 kg |
|
適用鼻氧管規格 |
2-2.5-3-4-5-7可制定其他規格 |
五、執行標準及標準化流程與質控
符合標準
YY/T 1543-2017《鼻氧管》的測試要求
環境要求
測試前樣品需在23℃±2℃環境預處理1小時。
關鍵判定標準
氣流阻力：ΔP ≤ 2.0kPa/m；
抗扁癟性：流量衰減≤25%初始值；
泄漏/耐壓：100kPa無泄漏，200kPa不破裂。
校準維護
季度校準壓力傳感器，偏差≤±0.01kPa；
工作環境：溫度5–40℃、濕度45–80%。
六、應用價值
生產端：某廠商引入綜合測試儀后，不良率從3%降至0.3%；
臨床安全：避免氧療中斷風險，保障呼吸支持穩定性。
注：抗扁癟測試需嚴格把控U形彎曲間距（X=3d），管徑差異可能導致結果偏差。
七、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
配1/8寶塔接1個;
魯爾接頭1/8外接1個;
