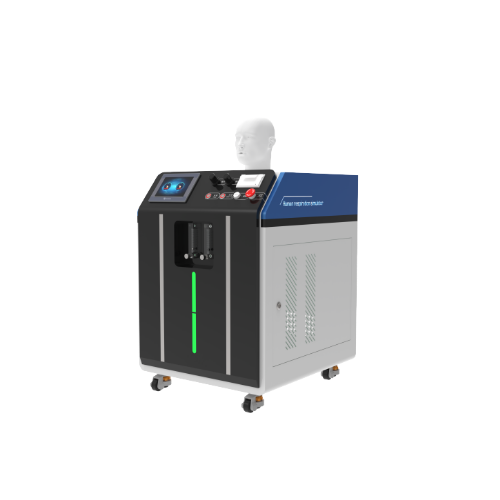

人體呼吸模擬儀
一、核心功能
呼吸動力學模擬
精確控制潮氣量（250-1000ml）、呼吸頻率（0-60次/分）、吸呼比（I）等參數，支持正常/異常呼吸模式（如喘息、呼吸暫停），模擬真實肺氣體交換過程（消耗氧氣并產生二氧化碳）。
可模擬慢性阻塞性肺?。–OPD）、急性呼吸窘迫綜合征（ARDS）等病理狀態，用于呼吸機性能驗證及治療方案優化。
多場景適配性
教學領域：通過膈肌運動模型直觀展示胸廓擴張與氣體交換原理，適配初中至醫學院校課程。
醫療設備測試：對接吸入式給藥裝置，量化藥物遞送劑量均一性及粒徑分布，符合ISO 27427標準要求。
實時監測與數據分析
內置氧濃度傳感器和二氧化碳探頭，動態輸出氣體成分變化曲線，輔助評估氧氣面罩的實際吸入氧濃度。
二、關鍵技術參數
|
參數類別 |
指標范圍 |
|
測試次數 |
0-9999次，可在觸摸屏上任意設置 |
|
潮氣量 |
潮氣量設置可調，范圍250-1000ml (參考YY/T 0735.1 表2產生頻率循環：f=15min；I/E=1:1；潮氣量(V)=500mL； 量程0～2kpa，精度±0.01kpa（可定制其他精度） 量程0～15L/min，精度±2.5%FS（可定制其他精度） |
|
順磁氧傳感器進口品牌 |
量程（0-100%），精度±0.2%FS |
|
二氧化碳濃度分析儀 |
量程（0-50000ppm）精度±2%（可定制其他精度） ,分辨率1ppm |
|
控制系統 |
PLC控制系統 |
|
操作界面 |
彩色7寸觸摸屏，中英文切換 |
|
質量流量控制器 |
采用進口品牌0-5L/min，精度±1％FS（可定制其他精度） |
|
用電要求： |
220V--30A---50HZ; |
|
外形尺寸 |
700*850*1100（mm） |
核心參數
|
1.一個進氣系統和一個出氣系統，來模擬正常人的呼吸 |
|
2.呼氣、吸氣、中間停頓時長可調節，調節范圍（0.1-30）s |
|
3.遞送速率和遞送總量吸入制劑微細粒子空氣動力學特性測定法 |
|
4.內置氧和二氧化碳分析儀，可以實時的監測氧濃度和二氧化碳濃度 |
|
5.全自動調壓系統，采用進口質量流量控制器全自動控制 |
|
6.內置呼吸模擬肺系統，帶呼吸管路 |
|
7.備屬于落地式，可移動，可立地，設備自帶福馬輪 |
|
8.定制醫用呼吸模頭：材料PVC制作 |
三、執行標準及用途
符合標準：YY/T 1743-2021 和IS0 227427:2013 ，YY/T 0735.1
設備主要用途：
在呼吸通氣過程中，測試不同氧流量下，氧氣面罩真實的吸入氧濃度
四、典型應用場景
（一）醫學教育與培訓
基礎教學：采用低成本膈肌運動模型，演示肺容積變化與呼吸力學原理，適用于中小學課堂。
高階模擬：集成SimMan等綜合模擬人，通過專利氣道系統還原自主呼吸與動脈脈搏，訓練插管、心肺復蘇等臨床操作。
（二）醫療設備研發與質檢
呼吸機測試：驗證不同模式（如容量控制、壓力支持）下的觸發靈敏度與同步性能，確保符合標準。
吸入給藥評價：通過氣溶膠捕獲系統（如Copley水霧吸入測試儀），測定藥物在模擬肺部的沉積率與遞送效率，支撐FDA/EMA注冊申報。
（三）臨床研究與病理模擬
疾病模型構建：模擬COPD患者氣道高阻力、ARDS肺順應性下降等狀態，優化呼吸支持策略。
治療方案驗證：對比不同氧流量下面罩的實際吸入氧濃度，指導個體化氧療方案設計。
五、配置清單：
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
2米煤氣管2根；
卡箍4個；
8mm氣管2米；
?
