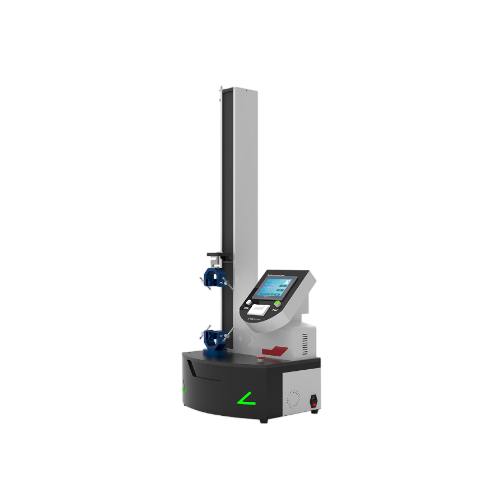

人工血管探頭破裂強度測試儀



一、核心功能與原理‌

‌破裂強度檢測‌

通過球形探頭（直徑9.5mm半球體）垂直穿刺人工血管樣品，實時監測破裂瞬間的最大負載力，評估抗壓性能。

‌自動化測試流程‌

PLC控制系統自動完成樣品固定、探針穿刺、數據記錄及報告生成，單次測試≤30秒。

‌安全防護機制‌

過載自動停機、漏電保護及緊急制動功能，防止設備損傷。



二、儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。并由打印機打印出測試數據及結果以供分析。



‌三、關鍵技術參數‌

‌參數項‌	‌技術指標‌
控制系統	PLC控制系統
操作界面	7寸彩色觸摸屏，簡體中文/英文切換
力值范圍	0-50N，精度：±0.05％FS（可定制其他量程和精度）
移動速率范圍	0-500mm/min可任意設置
破裂強度單位	KN
時間計時器	觸摸屏顯示
測力機構	內置
打印機	嵌入式打印機
整機功率	750W
電源	AC90V-240V/50Hz（自適應寬電壓）
設備重量	50kg
外形尺寸	430×290×1400（mm）





‌三、執行標準與測試流程‌

‌合規標準‌：

測試標準：YY0500-2021中A.5.3.6

‌操作流程‌：

探頭破裂強度的測試

1原理

用平坦的環形夾具將被測試人工血管樣品的一片固定在開口上，將一個帶球形探頭的探針穿過樣品，直到破裂。在測試中不斷測量負載。

2儀器

儀器應包括：

a) 具有恒定的拉伸速率，能在加壓模式下工作或裝有適合的加壓保持架，精度±5%。

b)具有樣品夾持環和可移動的探頭針。樣品夾持裝置的中央孔徑的直徑為11.3mm；可移動探頭針為直徑9.5mm的半球體。

3取樣

YY0500-2021/1S07198：1998

4測試程序

如樣品是管狀血管移植物，沿血管樣品的縱軸方向截取一段并撫平裁成厚度均勻的一片。將樣品放在測試儀器的開口上，使其完全覆蓋在薄膜上，如果有皺褶，在不扭曲編制結構的情況下將皺褶撫平。放下壓環。調整壓環底座或探針，無論是對于拉力機的夾具還是其他配件，使開口和探針在同心位置。降低探針到和樣品接觸。

移動探針直到樣品破裂。記錄探針的直徑，移動速度，和每個樣品破裂時的負載

5結果的表達

以毫米為單位表示探針的直徑，以毫米每分為單位表示探針的移動速度，以千牛為單位表示破裂強度

6測試報告和附加說明

測試報告應包括血管樣品的破裂壓力的平均值和標準偏差、探針直徑、移動速度

7規定的細節。

附加說明應規定的被記錄下來



四、使用注意事項‌

‌環境要求‌

操作臺需避震防潮，電源波動≤±10%‌。

‌校準維護‌

每月校驗力值傳感器，確保精度±0.5%以內‌。



五、配置清單

主機1臺；

測試軟件1套；

說明書1份；

合格證1份；

保修卡1份；

簽收單1份；

銘牌1塊；

電源線1根；

扳手1套；

宣傳冊若干；
