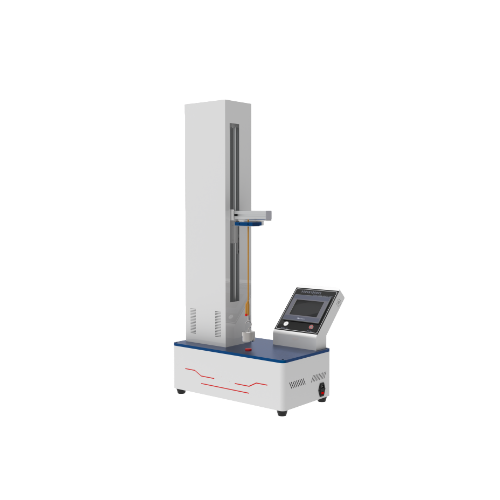

導尿管球囊可靠性測試儀



一、核心功能與技術特征

‌密封性檢測‌

充入生理鹽水至標稱最大容積，在37±2℃模擬尿液中恒溫浸泡14天，監測壓力衰減率。

通過高精度壓力傳感器實時記錄保壓過程，識別微泄漏。

‌抗破裂性驗證‌

‌靜態測試‌：懸掛0.45kg砝碼2分鐘，球囊無變形或泄漏‌。

‌動態沖擊‌：60cm高度釋放砝碼自由下落，驗證抗瞬時沖擊能力‌。

‌爆破壓力測試‌：逐級增壓至標稱值，捕捉破裂臨界點‌。

‌疲勞壽命評估‌
循環充氣-放氣50次，模擬長期留置場景，檢測球囊回縮均勻性與結構穩定性‌。

技術特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：公稱容量、芯桿位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，最大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。



二、標準化測試流程

（一）關鍵步驟

‌樣品預處理‌

球囊充盈生理鹽水后，浸入37±2℃模擬尿液14天，模擬體內環境。

‌密封性測試‌

充氣至臨床壓力（8-15kPa），保壓30分鐘，監測壓力變化。

‌力學可靠性驗證‌

安裝至懸掛裝置，施加軸向拉力（如0.75kg砝碼保持1分鐘），檢驗球囊底部支撐性及排泄孔通暢性。

‌結果判定‌

球囊無泄漏、破裂或變形，且排泄孔未被阻塞即為合格。

（二）設備技術參數

‌項目‌	‌參數要求‌
控制系統‌	PLC控制系統
操作界面‌‌	彩色7寸觸摸屏，中英文切換
恒溫槽‌	15L溫度任意設置0-99度
時間計時器‌	觸摸屏顯示
拉力范圍	1-5kg可任意設置，精度：±0.05％FS（可定制其他量程和精度）
測力機構	內置
打印機	嵌入式打印機
整機功率	70W
電源	AC90V-240V/50Hz（自適應寬電壓）
設備重量	23.6kg
外形尺寸	430×290×600（mm）
砝碼范圍	0.3kg---0.45kg---0.6kg---0.7KG-----1kg砝碼各1件，砝碼支架1個，夾具接頭1只錐度桿





三、行業標準與應用價值

‌核心標準：‌

YY/T 0325-2022規定密封性、爆破壓力及疲勞測試方法。

應用價值：

‌生產質控‌：降低72%球囊破裂風險，避免術中導尿管移位。

‌臨床安全‌：確保長期留置（≥14天）的可靠性，減少尿道感染并發癥。

‌技術迭代‌：為硅膠/乳膠材質優化提供數據支撐，推動產品升級。



四、配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;

砝碼（0.3kg---0.45kg---0.6kg---0.7kg---1kg）放到鋁合金箱里面，各1件；

砝碼支架1個;

夾具接頭1只錐度桿；

?
