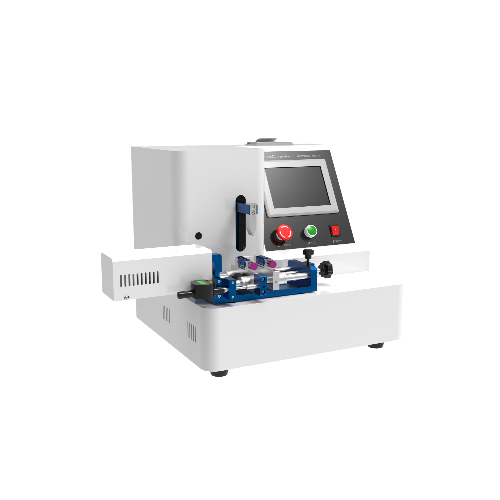

皮膚縫合針彈性測試儀  醫用縫合針韌性測試儀 縫合針彈性韌性測試儀



‌一、設備核心功能與測試原理‌

‌雙模集成測試系統‌：

‌彈性測試‌：通過專用夾具固定弧形縫合針（如1/2弧、3/8弧），展開針尖/針尾至標準弧形增大值后釋放，測量其回彈變形量，評估針體恢復性能。

‌韌性測試‌：將針尾固定于彎曲裝置，直針/三角半彎針在6mm半徑圓弧上向內彎曲至90°，弧形針展開至指定形態，檢測抗斷裂能力。

‌智能控制單元‌：

7寸觸摸屏支持中英文操作，集成PLC控制器實現參數預設、自動校準及結果判定。

實時生成力-位移曲線，機載針式打印機輸出報告或USB導出數據。



二、儀器特征

采用可編程控制器、液晶屏、百分表、測距裝置、傳動機構、機載打印機等組成。中文菜單顯示，人機對話自行設定各項參數，自動運行，實時顯示下行距離。增大量、變形量，并由打印機打印出測試數據。操作方便。

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：測試項目、公稱規格、弧形、縫針直徑、玄長、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示彈性形變數據。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。



‌三、關鍵技術參數‌

‌參數項‌	‌指標范圍‌
操作系統	PLC控制系統
操作界面	彩色7寸觸摸屏，中英文切換
公稱規格	0.2～1.4mm
變形分辨力	0.01mm
控制變形速率	0.01 mm /s～1 mm /s
測試速率	可任意設置
測試范圍	0.1mm～5.0mm、可任意輸入
千分表測量范圍	0～25.4mm，精度0.001mm
測距儀測量范圍	0～6mm，誤差不大于讀數的±1%，分辨率0.001mm
打印機	嵌入式式打印機
打印方式	每次可打印10次測試結論
電源	AC220V，50Hz
整機功率	60W
設備重量	32.5kg
外形尺寸	700*450*480*(mm)



四、標準化測試流程‌

‌彈性測試‌

‌樣品固定‌：弧形針針尾/針頭卡入夾具，展開至標準弧形增量（如1/2弧針展開至3/8弧狀）。

‌釋放測量‌：卸載后讀取刻度盤變形量，若≤標準限值（如φ0.5mm針≤0.25mm）則合格。

‌韌性測試‌

‌彎曲加載‌：

直針/三角半彎針：6mm圓弧彎曲至90°保持5秒。

弧形針：展開至目標形態（如3/8弧→直針）。

‌結果判定‌：針體無裂紋或斷裂即為通過。



‌五、執行標準與應用‌

‌關鍵項‌	‌說明‌
‌遵循標準‌	YY/T 0043-2016（醫用縫合針）、YY 0166-2002（帶線縫合針）
‌質量控制‌	生產端降低不良率（某廠商針體斷裂率從2.1%降至0.3%）
‌臨床安全‌	確保心臟手術等高精度操作中縫合針的抗彎曲性能



‌六、維護與校準‌

‌季度校準‌：使用標準樣件校準位移系統，確保偏差≤0.002mm。

‌日常維護‌：清潔夾具防塵，避免高溫/高濕環境存儲。

該設備通過高精度形變控制與智能分析，成為縫合針生產質檢及手術安全的核心保障工具。



七、配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;

0-25千分表;
