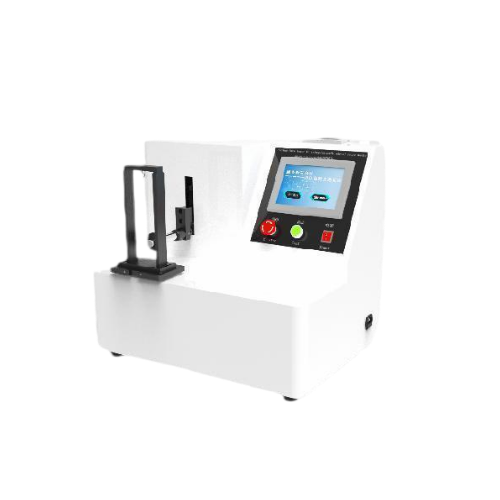

縫合針三角刃口切割力測試儀



‌一、核心工作原理‌

‌切割力量化‌：將縫合針固定于專用夾具，以恒定速度推動刃口垂直切割標準縫合線，高精度傳感器實時捕捉并記錄最大切割力值‌。

‌動態模擬‌：通過電機驅動系統模擬臨床切割動作，結合位移傳感器監測切割過程，生成力值變化曲線‌。



‌二、關鍵技術參數‌

‌參數項‌	‌指標范圍‌
控制系統	PLC控制系統
操作界面	彩色7寸觸摸屏，中英文切換
壓力傳感器	30N，精度±0.03％FS
加載速率	≤10mm/s(可設置）
公稱直徑	0.2-10mm
打印方式	可打印10次測試平均值數據及其總平均值和偏差值
夾具轉角	180°
設備重量	30kg
外形尺寸	約470*410*590（mm）
有校正水平和防震裝置，針夾夾持縫合針部位可調節



‌三、核心功能特點‌

‌智能化操作‌：

集成7寸觸摸屏，支持中英文菜單及參數預設。

PLC可編程控制器實現自動加載、數據采集與結果判定。

‌數據管理‌：

自動生成切割力曲線報告，支持機載打印或?qū)С觥?/p>

存儲歷史數據，支持多組結果平均值計算。

‌安全防護‌：

過載自動停機、限位保護及防震設計。



‌四、標準化測試流程‌

‌環境準備‌：

縫合針、儀器及4-0涂層醫用絲線在22℃±2℃環境靜置≥1小時‌。

‌樣品安裝‌：

縫合針三角刃口朝下固定于夾具，絲線對折成U型懸掛于上夾具。

‌切割測試‌：

絲線套入刃口前端1/3處勻速切割，記錄峰值力‌。

‌結果計算‌：

每針雙側刃口各測一次，取算術平均值作為最終切割力‌。



‌五、應用與合規性‌

‌質量控制‌：生產商檢測推力、密封性及刃口耐久性‌。

‌臨床驗證‌：優化胰島素針等微量注射器械性能‌。

‌標準符合‌：YY 0166-2002  帶線縫合針

                 YY/T 0043-2016 醫用縫合針





六、配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;

4-0縫合線 1卷;

?
