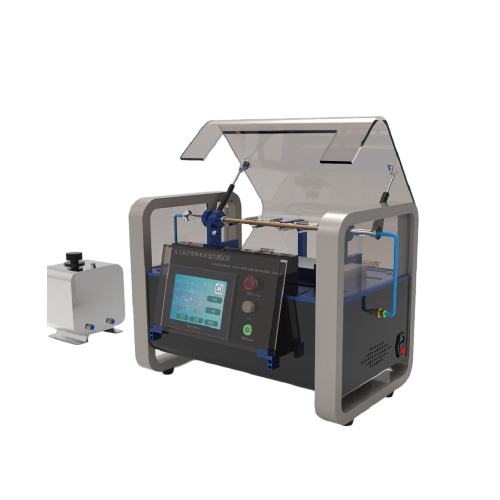

Y型（大動脈）人工血管整體水滲漏性測試儀
一、功能與原理
水滲漏性檢測
向Y型人工血管內注入純化水，施加16 kPa（120 mmHg）的恒定壓力，測量60秒內透過血管壁的水流量。判定標準：合格產品在模擬血壓環境下應無滲漏，否則可能引發術后并發癥。
多維度性能驗證
集成耐壓測試與結構強度測試，全面評估血管匯流處等易泄漏區域。
二、儀器特征
本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。針對測試結果自動判斷，并由打印機打印出測試數據及結果以供分析。
三、設備關鍵技術配置
|
模塊 |
參數要求 |
|
控制系統 |
PLC控制系統 |
|
操作界面 |
7寸威綸通彩色觸摸，可中英文切換 |
|
壓力傳感器 |
0-50kpa，精度：±0.5％（可定制其他精度） |
|
水箱 |
316L不銹鋼制作，20L體積水量 |
|
測試材料規格 |
直線型，Y型血管 |
|
加配水溫槽 |
0-99° |
|
配置接頭快插 |
直徑12，14，16，18，20，22，24，26，28，30，32，34，36，38mm（14種）數量28個 |
|
內置天平 |
帶485通訊10公斤0.1g |
|
水箱注水口處增加濾網 |
可任意更換，操作簡單 |
|
Y型接口直徑 |
6×6、7×7、8×8、9×9、10×10、11×11、12×12mm（7種）數量 7*4=28個，分叉開口32mm |
|
夾具 |
一套 |
|
外形尺寸及凈重 |
610(L)×550(W)×500(H)mm,20kg |
|
電 源 |
AC90V-240V/50Hz |
|
整機功率 |
70W |
|
測力機構 |
內置 |
|
打印機 |
嵌入式打印機 |
三、測試標準及測試流程
符合標準
依據YY0500-2021
樣品預處理
用過濾純化水浸濕血管，裝夾時拉伸至無皺褶狀態，接近臨床使用條件。
壓力加載與監測
以恒定速率增壓至16 kPa，穩定后精確計量60±1秒的滲水量。
結果判定
合格標準：無可見液滴滲出；
數據記錄：自動輸出壓力-時間曲線及滲漏速率報表，異常數據觸發蜂鳴報警。
四、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
水箱1只20L材料316L；
不銹鋼托盤1只
夾具1套
縫合線1包
五、行業應用
臨床質檢場景：
采用軟管內襯密封技術，血管套接寶塔接頭后外覆彈性膜，排除非破裂性滲漏干擾。
材料研發支持：
實時滲漏曲線分析功能，輔助優化高分子材料的編織密度與交聯工藝。
操作警示：環境需維持23±1℃、濕度50±5%RH，避免溫度波動影響材料滲透性。
?
